為什么要用防霧劑？常用防霧劑的特性及應(yīng)用

　　為什么要用防霧劑

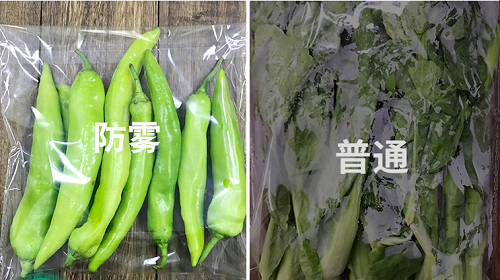

　　透明的塑料薄膜、片材或板材，在潮濕環(huán)境中，當濕度達到露點以下時，會在其表面凝結(jié)一層細微水滴，使表面模糊霧化，阻礙了光波的透過，例如利用薄膜包裝產(chǎn)品時，也會因結(jié)霧而看不見內(nèi)裝物，而且產(chǎn)生的霧滴還容易造成內(nèi)裝物的腐爛損壞。

　　因此，為了提高產(chǎn)品的適用壽命，需要加入一定量的防霧劑，

　　什么是塑料防霧劑

　　防霧劑是一些帶有親水基的表面活性劑，可在塑料表面取向，疏水基向內(nèi)，親水基向外，從而使水易于濕潤塑料表面，凝結(jié)的細水滴能迅速擴散形成較薄的水層或大水珠順薄膜流下來。這樣就可避免小水珠的光散射所造成的霧化，防止凝結(jié)的水滴灑落到被包裝物上面，損害被包裝物。

　　防霧劑的化學(xué)組成主要是脂肪酸與多元醇的部分酯化物。常用的多元醇是甘油、山梨糖醇及其酸酐，常用的脂肪酸是C11、C12的飽和酸或不飽和酸、碳原子數(shù)在24以上的脂肪酸也可使用。一般來說，中鏈脂肪酸的酯初期防霧效果好;長鏈脂肪酸的脂持久防霧效果好。實際上防霧劑往往是多種酸的混合酯，許多多元醇的脂肪酸酯缺乏親水性，通過環(huán)氧乙烷加成，可提高親水性，增大初期防霧性和低溫防霧性。

　　防霧劑的分類

　　塑料防霧劑的類型按照防霧劑加入塑料中的方式，可將防霧劑分為內(nèi)加型和外涂型兩類。

　　內(nèi)加型防霧劑： 是在配料時加入到樹脂中，其特點是不易損失、效能持久，但對于結(jié)晶性較高的聚合物(例如：PET、PS等)難以獲得良好的防霧性;

　　外涂型防霧劑： 溶于有機溶劑或水中后，涂于塑料薄膜的表面，使用簡便、成本低，但耐久性差，易被洗去或擦掉，只有在內(nèi)加型防霧劑無效的場合或不要求持久性時使用。

　　防霧劑的性能要求

　　防霧劑的效能可分為初期防霧性、持久防霧性、低溫防霧性和高溫防霧性四種。一種防霧性很難兼具四種效果，往往是根據(jù)薄膜對防霧效果的要求，選擇幾種配合使用。

　　防霧劑應(yīng)具備以下性能

　　1、防霧效能高，生效迅速，耐久性好;

　　2、熱穩(wěn)定性好，不易受熱分解，而且分解物不導(dǎo)致聚合物的降解;

　　3、與其它助劑的配合性好，不妨礙其它助劑的功能;

　　4、不影響薄膜的透明性、電性能、粘著性、耐污染性等功能。

　　幾種常用防霧劑的特性及應(yīng)用

　　1、甘油單油酸酯，白色的蠟狀物，可作為內(nèi)加型防霧劑，具有良好的初期防霧性和低溫防霧性，適用于食品包裝薄膜，在聚乙烯中的一般用量為1~1.5份、在聚烯烴中為0.5~1份。

　　2、山梨糖醇酐單棕櫚酸酯，黃色粒狀物，為內(nèi)加型防霧劑，生效迅速持久，在聚氯乙烯中的用量為1~1.7份。

　　3、山梨糖醇酐單硬脂酸酯也是內(nèi)加型防霧劑，它為黃色粒狀固體，熔點約為60℃，效能持久，常用于農(nóng)用薄膜，也可用于作食品包裝材料，它在聚氯乙烯中的用量一般為1.5~1.8份，在聚醋酸乙烯酯中為0.7~1份。

　　4、聚環(huán)氧乙烷甘油單硬脂酸酯也是內(nèi)加型防霧劑，生效較快，具有良好的初期和低溫防霧性。它是淡黃色液體，同時也有抗靜電效能，適用于食品包裝薄膜。在聚氯乙烯中的一般用量為1~1.5份，在聚烯烴中為0.5~1份。
