熒光增白劑在EVA泡沫塑料中的應(yīng)用
采用AC發(fā)泡劑發(fā)泡的EVA閉孔泡沫塑料，硬度范圍在20～80邵氏度，著色性良好，隔音保暖性好，富有彈性，有較好的拉伸強(qiáng)度及耐磨性，與其它材料的粘接性能佳，易與其它材料復(fù)合使用，可用于裝飾材料、鞋材及玩具等。
EVA泡沫塑料呈現(xiàn)純白色，理論上要求平等反射各種光，要達(dá)到這種效果，實(shí)際上是非常困難的。我們常見的白色物體往往稍帶黃色、蘭色或者紅色色光。配制白色EVA泡沫塑料一般使用鈦白粉來遮蓋材料本身的淡黃色，并且起到增白著色作用。但鈦白粉本身的白度不理想，總是帶有一些黃色色光。為此，往往在鈦白粉中加入少量群青來遮蓋EVA泡沫塑料反射的黃色光波，但群青的使用將使EVA色彩亮度減弱而顯得灰暗。因此，鈦白和群青的增白體系色彩不夠白，視覺效果不理想。
為了取得視覺上潔白明亮的效果，******使用熒光增白劑。較早市售的熒光增白劑是德國(guó)Bayer公司1940年生產(chǎn)的。以后大量開發(fā)，自成體系，廣泛用于洗滌劑、纖維、紙張、塑料及涂料中。由于熒光增白劑價(jià)格比較昂貴，因此，選用合適的增白劑，并注意配方中其它材料對(duì)增白劑的影響，才能以比較低的成本來達(dá)到較理想的增白效果。

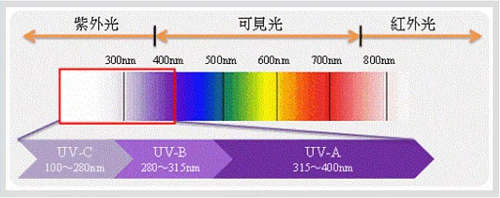

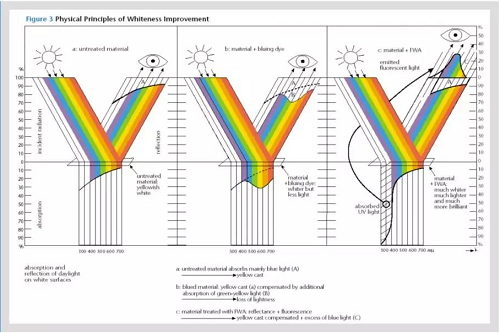

熒光增白劑的增白機(jī)理是由于其能吸收300～400nm紫外線，而放出400～500nm紫色或蘭到蘭綠色熒光。如其放出400nm左右的熒光時(shí)，其熒光色調(diào)偏紅紫;在420nm左右轉(zhuǎn)為蘭紫;在435～480nm左右為蘭色熒光;而在480～500nm則其熒光色調(diào)為蘭綠色。一般來說，選用熒光色調(diào)為蘭色或蘭綠色的熒光增白劑效果較好，由于蘭色為黃色的補(bǔ)色，其反射亮度很高的蘭色熒光可充分消除EVA反射的580～590nm的黃色光波而起到很好的增白作用，由于反射的熒光亮度很高，還可提高EVA的亮度，由此得到視覺上潔白而明亮的EVA泡沫材料。光線波長(zhǎng)見下表所示。
通常，合適的熒光增白劑應(yīng)與塑料相容性好，在低濃度下能有效提高塑料制品的白度和亮度，而且在加工溫度下色澤穩(wěn)定，耐光性好。目前，國(guó)外熒光增白劑的品種多達(dá)上百種，適用于塑料制品的僅少數(shù)幾種，下表為應(yīng)用比較成功的品種。而在EVA發(fā)泡材料中具有應(yīng)用價(jià)值的就更少。熒光增白劑在EVA泡沫塑料中使用******注意以下幾個(gè)方面。
(1) EVA發(fā)泡密煉溫度在130～140℃，所以選用的熒光增白劑的熔點(diǎn)不宜超過130℃.這樣才能使熒光增白劑在EVA發(fā)泡材料中基本上達(dá)到均勻分布狀態(tài)，減少用量使其更經(jīng)濟(jì)。OB、KI、K-2002型熒光增白劑可適用于EVA發(fā)泡要求，在配方中一般用量在1000PPM左右效果就很好.而EBF的熔點(diǎn)高于200℃，雖然用于PS、ABS等塑料中效果很好，但熔點(diǎn)高于密煉溫度，EVA發(fā)泡中不宜選用。
(2) 在使用熒光增白劑的同時(shí).一般亦需配用少量鈦白粉來做底色.鈦白粉的品種不宜選用金紅石型鈦白粉因?yàn)榻鸺t石型鈦白粉對(duì)紫外線有比較強(qiáng)烈的吸收作用使激發(fā)熒光的紫外線的量不足，一般應(yīng)選用銳鈦型鈦白粉。另外，光穩(wěn)定劑中的許多品種對(duì)紫外線有吸收作用，亦會(huì)減弱熒光增白劑的增白效果，導(dǎo)致用量增大，使用中應(yīng)慎重，其它材料對(duì)熒光增白劑的影響不大。我們?cè)贓VA發(fā)泡中應(yīng)選用4～5份銳鈦JA一1型鈦白粉，不宜使用紫外吸收型光穩(wěn)定劑。
(3) 在EVA發(fā)泡中，由于熒光增白劑本身的遮蓋及著色力很弱，通常需使用少量群青起光學(xué)增白作用。為了遮蓋材料本身的黃色，加入0.1～0.2份的群青對(duì)熒光增白劑起增效作用.使材料本體增白。
(4) 熒光增白EVA發(fā)泡材料，白天在室外效果很好，而在晚上室內(nèi)的白熾燈光下，由于紫外線不足，效果不太理想為了克服這個(gè)缺點(diǎn)，可增加鈦白粉的用量，鈦白粉較高用量為10份;另外加入0.1～0.2份群青，這樣使EVA發(fā)泡材料更白一些。同時(shí)，熒光增白刺的用量也******增加到1500PPM.這樣才能在燈光較弱的紫外光照下發(fā)出足夠的熒光，使其潔白明亮
(5)熒光增白EVA發(fā)泡材料在室外長(zhǎng)期暴曬的情況下，白度會(huì)逐漸下降，這同鈦白、群青增白的塑料在長(zhǎng)期曝曬后塑料降解而逐漸變黃的道理相同。為了防止熒光增白EVA發(fā)泡材料白度的下降，應(yīng)使用0.5份受阻胺類光穩(wěn)定劑Tinurin 744，大約200～300PPM效果就很好(不宜使用紫外線吸收型光穩(wěn)定劑)。另外，推薦使用熒光增白劑KCB和熒光增白劑OB，這兩種在EVA中性能穩(wěn)定，增白效果好，是我們選用比較合適的品種。
